Wire Armored 케이블의 전자파 간섭 차폐 능력은 무엇입니까?
전자 장치와 전기 시스템이 어디에나 존재하는 현대 사회에서 전자기 간섭(EMI) 문제는 점점 더 중요해지고 있습니다. EMI는 전자 장비의 정상적인 작동을 방해하고 데이터 오류를 유발하며 일부 중요한 애플리케이션에서 안전 위험을 초래할 수도 있습니다. 와이어 외장 케이블은 EMI 완화에 중요한 역할을 하며, 다양한 산업 분야에서 차폐 능력을 이해하는 것이 필수적입니다. 와이어 외장 케이블 공급업체로서 당사는 탁월한 EMI 차폐 성능을 갖춘 고품질 제품을 제공하기 위해 최선을 다하고 있습니다.
전자기 간섭 이해
전자기 간섭은 전기 또는 전자 장치의 정상적인 작동 시 전자기장으로 인해 발생하는 교란을 의미합니다. 이는 전력선, 무선 주파수 송신기, 전기 모터는 물론 번개와 같은 자연 현상까지 포함하여 광범위한 소스에서 생성될 수 있습니다. EMI는 전도 간섭과 방사 간섭의 두 가지 주요 유형으로 분류될 수 있습니다. 전도 간섭은 전원 및 신호 라인을 따라 이동하는 반면, 방사 간섭은 전자기파의 형태로 공기를 통해 전파됩니다.
EMI의 존재는 전자 시스템에 심각한 결과를 초래할 수 있습니다. 예를 들어, 통신 시스템에서 EMI는 신호 왜곡을 유발하여 음성 품질이 저하되거나 데이터 손실이 발생할 수 있습니다. 의료 장비에서 EMI는 생체 신호의 정확한 측정을 방해하여 잠재적으로 환자의 생명을 위험에 빠뜨릴 수 있습니다. 따라서 전자 장치의 안정적인 작동을 보장하려면 효과적인 EMI 차폐가 필요합니다.
Wire Armored 케이블이 EMI 차폐를 제공하는 방법
와이어 외장 케이블은 내부 도체 주위에 일반적으로 금속으로 만들어진 추가 보호 층으로 설계되었습니다. 이 금속층은 EMI에 대한 차폐 역할을 합니다. 차폐 메커니즘은 전자기 유도 원리와 패러데이 케이지 효과를 기반으로 합니다.
외부 전자기장이 케이블의 금속 실드와 만나면 실드에 와전류가 유도됩니다. 이러한 와전류는 원래 외부 자기장에 반대되는 2차 자기장을 생성하여 간섭의 상당 부분을 효과적으로 상쇄합니다. 패러데이 케이지 효과는 차폐 성능을 더욱 향상시킵니다. 금속 실드는 내부 도체 주위에 폐쇄형 전도성 인클로저를 형성합니다. 모든 외부 전기장은 실드의 외부 표면에 재분배되어 내부 도체로 침투하는 것을 방지합니다.
와이어 외장 케이블의 EMI 차폐 효과는 여러 요인에 따라 달라집니다. 쉴드의 재질은 가장 중요한 요소 중 하나입니다. 일반적으로 사용되는 차폐 재료에는 구리, 알루미늄 및 강철이 포함됩니다. 구리는 전기 전도성이 뛰어나 유도된 와전류를 빠르게 소멸시키고 높은 수준의 차폐 성능을 제공합니다. 알루미늄은 구리보다 가볍고 비용이 저렴하지만 전도성이 상대적으로 낮습니다. 강철은 기계적 강도 때문에 자주 사용되며 특히 높은 기계적 보호가 필요한 응용 분야에서 어느 정도 EMI 차폐 기능을 제공할 수도 있습니다.
쉴드의 두께도 차폐 능력에 영향을 미칩니다. 차폐가 두꺼울수록 더 많은 유도 와전류를 전달할 수 있고 외부 전자기장을 차단하는 능력이 더 뛰어나기 때문에 일반적으로 더 나은 차폐 성능을 제공합니다. 그러나 쉴드가 두꺼워지면 케이블의 무게, 비용 및 유연성도 증가하므로 특정 애플리케이션 요구 사항에 따라 균형을 맞춰야 합니다.
연속성 및 접지와 같은 쉴드의 설계도 중요합니다. 연속적이고 적절하게 접지된 차폐는 유도 전류가 2차 간섭을 일으키지 않고 안전하게 접지로 흐를 수 있도록 보장합니다. 쉴드에 파손이나 불연속성이 있으면 차폐 효과가 크게 저하될 수 있습니다.
EMI 차폐 성능이 우수한 Wire Armored 케이블의 응용
우수한 EMI 차폐 능력을 갖춘 와이어 외장 케이블은 다양한 산업 분야에서 널리 사용되고 있습니다.

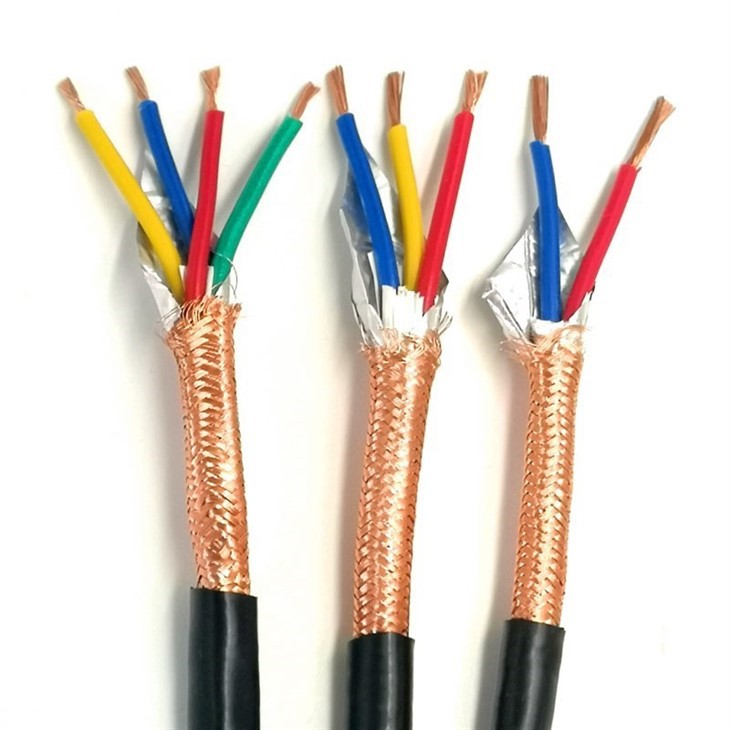

통신 산업에서는 안정적인 데이터 전송이 가장 중요합니다. 간섭으로 인해 통화가 끊기거나 인터넷 속도가 느려지거나 데이터가 손상될 수 있습니다. 당사의 고품질 와이어 외장 케이블은 다음과 같습니다.Kvvp - 멀티 - 코어 - 차폐 - 와이어 - 0.75mm, 우수한 EMI 차폐 기능을 제공하여 명확하고 안정적인 통신 신호를 보장하도록 설계되었습니다. 이 케이블은 기지국, 라우터 및 기타 통신 장비를 연결하는 실내 및 실외 통신 네트워크에 사용됩니다.
산업 자동화 분야에서는 다양한 센서, 액추에이터, 제어 시스템의 작동이 정확하고 안정적이어야 합니다. EMI는 이러한 시스템을 방해하여 오작동, 생산 지연, 심지어 안전 위험까지 초래할 수 있습니다. 와이어 외장 케이블은 산업 자동화 시스템의 다양한 구성 요소를 연결하는 데 사용되어 외부 전자기 간섭으로부터 신호 무결성을 보호합니다. 당사의 수중 펌프 케이블은 다음과 같습니다.수중 펌프 케이블, 또한 열악한 산업 환경에서 펌프의 안정적인 작동을 보장하기 위해 효과적인 차폐 기능을 갖추고 있습니다.
전력 산업 역시 EMI 차폐 능력이 뛰어난 전선 외장 케이블을 사용합니다. 고전압 송전 및 배전 시스템은 근처의 전자 장비를 방해할 수 있는 강력한 전자기장을 생성합니다. 동시에 이러한 시스템 자체는 전원 공급 장치의 안전성과 안정성을 보장하기 위해 외부 간섭으로부터 보호되어야 합니다. 우리의XLPE 절연 전원 케이블우수한 EMI 차폐 성능과 높은 절연성 및 기계적 강도를 갖도록 설계되어 다양한 전력 애플리케이션에 적합합니다.
EMI 차폐 능력 테스트 및 품질 보증
책임감 있는 전선 외장 케이블 공급업체로서 당사는 당사 제품의 EMI 차폐 기능을 보장하기 위해 엄격한 테스트를 수행합니다. 우리는 다양한 조건에서 케이블의 차폐 효과를 측정하기 위해 고급 테스트 장비와 방법을 사용합니다.
일반적인 테스트 방법 중 하나는 삽입 손실 방법입니다. 이 방법에서는 알려진 전자기 신호가 케이블에 적용되고 입력 신호와 출력 신호의 차이가 측정됩니다. 삽입 손실이 클수록 케이블의 차폐 성능이 향상됩니다. 또한 외부 전자기 간섭을 제거하도록 설계된 특수 공간인 무향실에서 케이블을 테스트합니다. 이를 통해 케이블의 방사 방출을 정확하게 측정하고 EMI 방지 능력을 평가할 수 있습니다.
테스트 외에도 엄격한 품질 관리 시스템을 갖추고 있습니다. 원자재 선택부터 제조 공정 및 최종 제품 검사에 이르기까지 모든 단계를 주의 깊게 모니터링하여 와이어 아머드 케이블이 관련 업계 표준을 충족하거나 초과하는지 확인합니다.
결론 및 행동 촉구
와이어 외장 케이블의 전자기 간섭 차폐 능력은 다양한 전자 및 전기 시스템의 안정적인 작동을 보장하는 중요한 요소입니다. 당사는 전문적인 와이어 외장 케이블 공급업체로서 고품질 EMI 차폐 성능을 갖춘 제품을 제공하기 위해 최선을 다하고 있습니다. 귀하가 통신, 산업 자동화 또는 전력 산업에 종사하든 당사는 귀하에게 적합한 케이블 솔루션을 보유하고 있습니다.
당사의 와이어 외장 케이블에 관심이 있고 전자기 간섭 차폐 기능 또는 기타 기능에 대해 자세히 알아보고 싶다면 당사에 연락하여 자세한 논의를 하시기 바랍니다. 우리는 귀하의 특정 요구 사항을 충족시키기 위해 전문적인 조언과 맞춤형 솔루션을 제공할 준비가 되어 있습니다. 전자 시스템의 원활한 작동을 보장하고 비즈니스 목표를 달성하기 위해 함께 노력합시다.
참고자료
- 그로버, FW (1946). 인덕턴스 계산: 작업 공식 및 표. 도버 출판물.
- 폴, CR (2006). 전자기 호환성 공학. 존 와일리 앤 선즈.
- 터먼, FE (1947). 무선 엔지니어 핸드북. 맥그로-힐.
